필라멘트 온도 테스트용 큐라 플러그인







오늘은 필라멘트 온도 테스트를 편하게 하는 큐라 플러그인과 모델링을
알려드리려고 합니다

매번 필라멘트 구매할 때마다 저랑 맞는 최적값을 찾는 게
시간이 많이 걸리는데 좀 줄이고자 만들었어요 ㅎㅎ
제가 만든 건 설정값뿐.. ㅋㅋ

http://cafe.naver.com/maz3dp/24

[MAZ3DP] MAZ Cura Plugin 1.4

안녕하세요. 마즈입니다. MAZ Cura Plugin 1.4 입니다. [다운로드] 이번 버젼의 주요내용은 서포터의 압출량 조절입니다. 얼마전에 카페회원님 글중 서포터의

cafe.naver.com

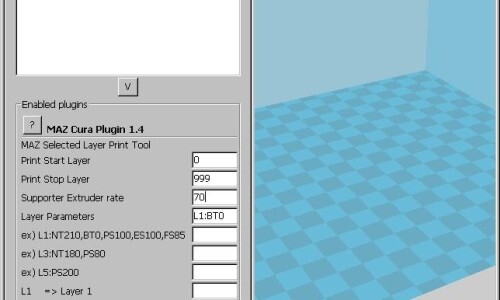

우선
큐라 플러그인은 위 제작자 마즈님 카페에서 첨부파일 받으시면 되고요
카페의 설명에 따라 스타트 G 코드와 엔드 G 코드에 코드 1개씩만 넣어 주심 됩니다.
#주의사항 이 플러그인 제작자분께 꼭 감사의 말씀을 전해주시기 바랍니다

#설치경로
C:\Program Files (x86)\Cura_15.04.3\plugins 폴더에 넣으시면 되고요
큐라를 재실행하시면 플러그인 탭에서 확인 가능합니다.
그리고 설정값도 첨부파일에 넣었어요

온도테스트.ini파일 다운로드 팝업띄우기

온도테스트.stl파일 다운로드 팝업띄우기

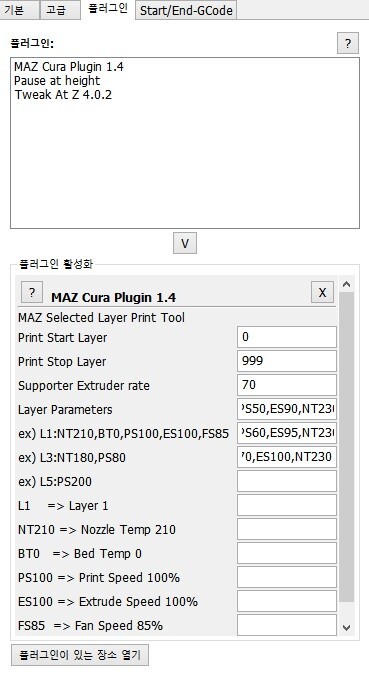

위에서부터 설명 및 용어라고 생각하시면 돼요

레이어 시작 0
레이어 끝 999
서포트 압출량 70
레이어
예제
예제
예제
L1 -> 레이어 1층
NT210 -> 노즐 온 더 210
BT0 -> 배드온도 0
PS100 -> 프린터속도 100
ES -> 익스투루압출량 100
FS -> 팬속도 85

위에서부터 설명드리자면
레이어 0층부터 999층까지 출력한다는 의미고요
999층이 넘어가면 멈춘다는 의미입니다.
코드를 써넣지 않으면 큐라의 설정대로 처리합니다.

L0:PS50,BT40,NT205
L1:PS100,BT40,NT205
L35:PS100,BT40,NT200
L67:PS100,BT40,NT210
L102:PS100,BT40,NT195
L136:PS100,BT40,NT215
L169:PS100,BT40,NT190
L201:PS100,BT40,NT220
L235:PS100,BT40,NT185
L268:PS100,BT40,NT225
L302:PS100,BT40,NT180

위 설명을 하자면요
레이어0층 바닥온도40 프린터속도 50 노즐온도 205
레이어1층 바닥온도40 프린터속도 100 노줄온도 205
레이어35층 바닥온도40 프린터속도 100 노즐온도 200
레이어67층 바닥온도40 프린터속도 100 노즐온도 210
레이어102층 바닥온도40 프린터속도 100 노즐온도 195
레이어136층 바닥온도40 프린터속도 100 노즐온도 215
....

이해되시나요?
층마다 온도를 달리해서 필라멘트의
가장 좋은 온도를 찾아줄뿐더러 광택이라던가
층간 접착력까지 알 수 있어
필라멘트를 구매한 후 꼭 한 번씩 해줘야 하는 테스트입니다.

예시 출력물입니다.
온도, 층간 접착력, 뒷면에는 구멍이 뚫려있어서 필라멘트 흘러내리는 정도 등등
여러 가지 참고할 사항이 출력물 하나로 해결되는 것이지요 ^^

또한 위 내용 보시면

레이어 스타트 0부터 레이어 끝 999가 있는데요
대형 출력물을 출력하다가 노즐이 막히거나
필라멘트가 끊어지거나. 다른 이유로 프린터가 중단되면..

처음부터 다시 해야 하잖아요?
자 보시지요 레이어가 7/17에서 멈췄습니다.

그럼
레이어 스타트 8
레이어 끝을 999 넣으시고
G29 <--- 오토레벨링 G코드를 삭제 후
출력을 누르시면!

다시 중단된 출력층부터 다시 시작합니다.
놀랍지 않습니까!

이런 것들이 가능해집니다.

35시간에 걸쳐 출력하셨는데 1시간 남기고 실패하셨다고요?
- 그층부터 다시 하심 됩니다. 네 플러그인이 있잖아요

필라멘트 색상 바꾸는 타이밍에 화장실 가야 한다고요?
- 참지 마세요~이 그 층까지만 출력을 거시고 시원하게 일보고 다시 그층부터출력하심됩니다.



안착이 잘 안돼서 힘드시다고요?
- 레이어 0층 1층 2층 속도를 내리면 됩니다. 그 이후 빠르게 달리면 돼요

필라멘트가 바닥에 자꾸 똥을 싸지르고 다닌다고요?
- 압출량을 70으로 내리고 레이어 0층 1층 2층을 하시고
이후부터 압출량을 올리시면 됩니다.

잠은 자야 하는데 출력 시간을 잘못 계산해서 새벽 공기를 마셔야 된다고요
- 아니요 그냥 레이의 층만 기록하고 중단하시고 내일 출력하시면 됩니다.

출력물 눈부분이 반짝이게 하고 싶으시다고요?
- 네 큐라에 층 확인해서 는 눈부분만 온도를 높이세요

서포트가 정말 많은데 서포트 제거하기가 무섭다고요?
- 서포트압출량 100을 70으로 바꿔보세요~ 서포트 모래처럼 부서집니다.

출력할 때마다 오토 레벨링이 미쳐가지고 자꾸 바닥과 노즐이 붙었다다가 떨어졌다 하신다고요?
- 레이어 0층에 압출량을 0으로 하고 시작하세요~
레이어 1층부터가 출력물의 시작이 될 거니까요~

이제 이해가 되시지요? 플러그인이 필요한 이유를요 ^^

플러그인은 종류가 많으니
혹시 쓰시는 게 있으면 공유 많이 해주세요

이상 온도 테스트 겸 플러그인 설명이었습니다. ^^
