ENDER3 E3D V6 핫엔드 + 타이탄 익스트루더 다이렉트 적용







ENDER3를 쓰면서 출력품질에 대해서 고민을 하기 시작했고 그러다 보니 좀더 좋은 품질의 출력을 하고 싶어 고민을 하다가 DIRECT EXTRUDER를 한번 사용해 보기로 했다.





우선은 마운트를 직접 설계할 역량과 열정이 부족해 우리의 보고 싱기버스에서 마운트를 찾아냄

CR10/ENDER3용 direct drive MODS : https://www.thingiverse.com/thing:3056865



필요한 물품을 구매



타이탄익스트루더 복제품 + 모터(조금 가벼움)

E3D 타이탄 익스트루더 복제품 + 모터 : https://smartstore.naver.com/nasspop/products/2546209750

마운트에 사용할 5015 냉각팬 (설계가 그거라 기존 출력 쿨링팬 사용이 불가함)

펌웨어를 수정해 주어야 하는데 공식배포 소스에서 수정할지 고민하다가 TH3D가 설정이 잘되어 있어 수정이 편해서

여기서 TH3D 소스로 수정진행하기로 결정

여기제품을 안사는데도 소스만 사용해서 고맙기도하고 미안하기도 함



펌웨어를 변경하는 이유

• E3D Titan Extruder + E3D V6 hotend 적용
• Mesh bed leveling 적용
• Linear Advance 적용

받아서 화인 해보니 Titan Extruder, E3D V6 Hotend 등이 선택이 가능하도록 되어있다

TH3D 펌웨어 : https://www.th3dstudio.com/knowledge-base/th3d-unified-firmware/

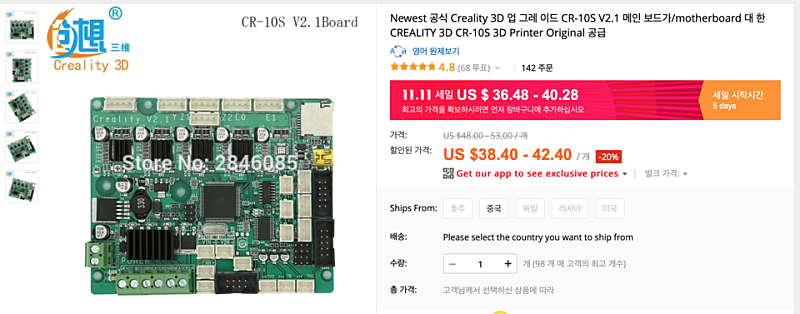

상시팬이 너무 시끄러워 고민하다가 CR10S보드 교체하면서 때어낸 CR10S 제어보드가 생각나서 이걸로 교체하기로 함

TH3D펌웨어에서 너무 쉽게 설정이 가능해서 놀람



혹시 몰라 보드 구매 링크 https://goo.gl/nYPn8x

커넥터를 이용해서 배선이 조금 지저분해지긴 했지만

보고 있으면 ㅎㅎㅎ 좋으네요



최종으로 수정된 부분

• 메인보드 교체
• 직결식 타이탄 익스트루더 적용
• E3D V6 핫엔드 적용
• 수동 Mesh 베드레벨링 적용
• 리니어 어드벤스 적용
• 오토 핫엔드 팬 오프

결론

• X축 무게가 늘기는 했지만 크게 부담스럽게 느껴지는 무게는 아님
• 리트렉션 거리가 줄어들어서 필라멘트나 환경변화에 따른 설정이 복잡하지 않음
• 다량한 필라멘트 적용이 가능해 보임 (플렉시블)

• 메쉬레벨링 설정으로 첫번째 레이어 사용이 확실히 좋아짐
• 리니어 어드벤스 적용으로 고속에서 모서리 모양이 좋아짐



마지막으로 그냥 다 자기만족임 ㅋㅋ





수정한 펌웨어 소스 첨부해서 올립니다.

그냥 참조만 하세요.
