Visualize STFT

fft_size가 frame_size( = 25) 이상인 가장 작은 2제곱 값

따라서 fft_size는 32

frame_shift = 10







# -*- coding: utf-8 -*-

import wave
import numpy as np
import matplotlib.pyplot as plt

if __name__ == "__main__":
    wav_file = './data/wav/xxx.wav'

    frame_size = 25
    frame_shift = 10

    out_plot = './spectrogram.png'

    with wave.open(wav_file) as wav:
        sample_frequency = wav.getframerate()
        num_samples = wav.getnframes()
        waveform = wav.readframes(num_samples)
        waveform = np.frombuffer(waveform, dtype=np.int16)

    frame_size = int(sample_frequency \
                     * frame_size * 0.001)

    frame_shift = int(sample_frequency * frame_shift * 0.001)

    fft_size = 1
    while fft_size < frame_size:
        fft_size *= 2

    num_frames = (num_samples - frame_size) // frame_shift + 1
    spectrogram = np.zeros((num_frames, int(fft_size/2)+1))

    for frame_idx in range(num_frames):
        start_index = frame_idx * frame_shift
        frame = waveform[start_index : \
                         start_index + frame_size].copy()
        frame = frame * np.hamming(frame_size)
        spectrum = np.fft.fft(frame, n=fft_size)
        absolute = np.abs(spectrum)
        absolute = absolute[:int(fft_size/2) + 1]
        log_absolute = np.log(absolute + 1E-7)
        spectrogram[frame_idx, :] = log_absolute

    plt.figure(figsize=(10,10))
    plt.subplot(2, 1, 1)
    time_axis = np.arange(num_samples) / sample_frequency
    plt.plot(time_axis, waveform)
    plt.title('waveform')
    plt.xlabel('Time [sec]')
    plt.ylabel('Value')
    plt.xlim([0, num_samples / sample_frequency])
    plt.subplot(2, 1, 2)
    spectrogram -= np.max(spectrogram)
    vmax = np.abs(np.min(spectrogram)) * 0.0
    vmin = - np.abs(np.min(spectrogram)) * 0.7

    plt.imshow(spectrogram.T[-1::-1,:],
               extent=[0, num_samples / sample_frequency,
                       0, sample_frequency / 2],
               cmap = 'gray',
               vmax = vmax,
               vmin = vmin,
               aspect = 'auto')

    plt.title('spectrogram')
    plt.xlabel('Time [sec]')
    plt.ylabel('Frequency [Hz]')

    plt.savefig(out_plot)

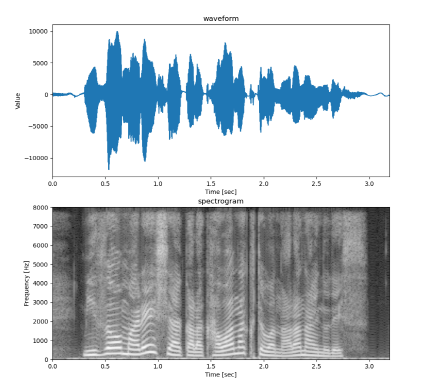

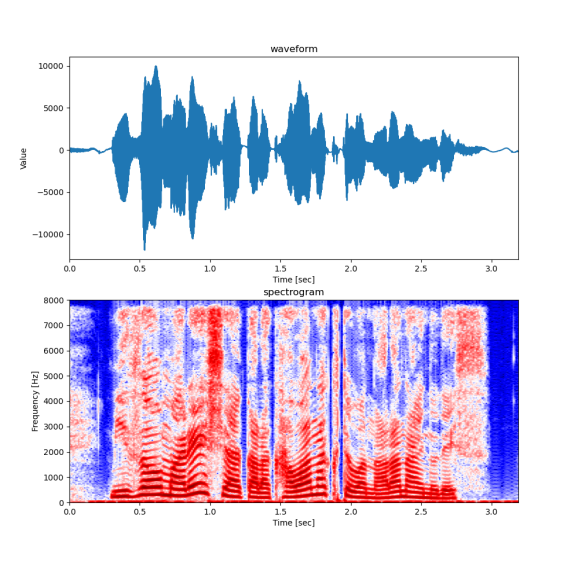

컬러맵 종류

1. 연속적인(Sequential) 컬러맵:

• 'viridis': 파이썬 데이터 시각화에서 가장 인기 있는 컬러맵
• 'plasma': 밝은 노란색부터 진한 자주색까지 색상 변화
• 'inferno': 어두운 보라에서 밝은 노란색으로 변화
• 'magma': 검은색에서 밝은 핑크/자주색으로 변화

1. 발산형(Diverging) 컬러맵:

• 'coolwarm': 파란색에서 빨간색으로 변화
• 'RdBu': 빨간색-파란색 조합
• 'seismic': 지진학에서 많이 사용되는 컬러맵





FFT 이전에 프레임별로 해밍 윈도우 함수를 적용(windowing)하지 않는다고 가정(아래 코드 참조)

#frame = frame * np.hamming(frame_size)

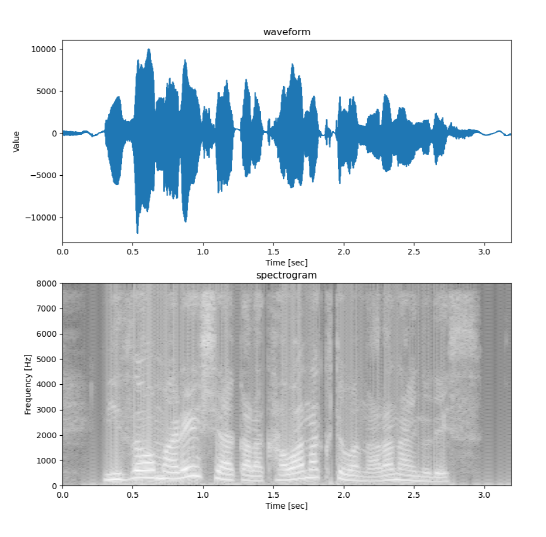

FFT 시작과 끝부분의 불연속으로 인해 발생하는 노이즈 영향 때문에 흐리게 출력됨(아래 그림 참조)
