골밀도 검사(DXA) 이미지에 버터워스 필터(Butterworth Filter)를 적용하는 것은 영상의 노이즈(주변 연부조직 등)를 제거하고 뼈의 경계선(Bone Edge)을 선명하게 다듬는 과정입니다. 이를 통해 자동화된 골밀도(BMD) 계산과 골다공증 분석의 정확도를 높일 수 있습니다.
1. 골밀도 이미지에서의 버터워스 필터 역할
- 노이즈 제거 (저역 통과 필터, LPF): X-ray 이미지에 존재하는 랜덤 노이즈나 미세한 구조적 잡음을 부드럽게 뭉개어 제거합니다.
- 엣지 보존 (주파수 특성): 다른 필터(가우시안 등)와 달리 통과 대역(Passband)의 진폭이 매우 평탄하여, 노이즈는 줄이면서도 뼈의 중요한 윤곽선과 골밀도 정보는 왜곡 없이 유지합니다.

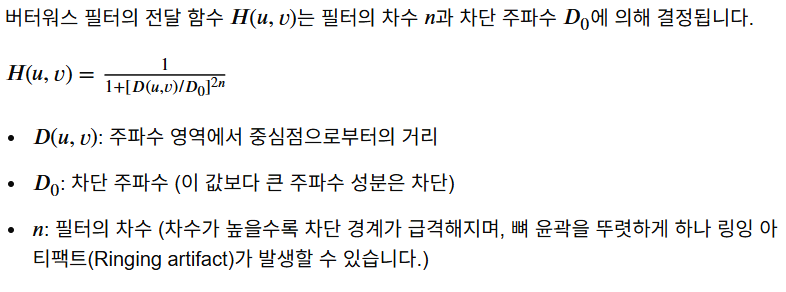

2. 필터링 핵심 수식 및 원리
3. 의료 영상 처리 단계
- 전처리: 촬영된 X-ray 골밀도 원시 이미지를 2차원 주파수 공간으로 변환 (2D FFT 적용)
- 주파수 필터링: 주파수 영역에서 버터워스 필터 \(H(u,v)\)를 곱하여 특정 주파수 성분을 억제하거나 통과시킴
- 역변환: IFFT(Inverse Fast Fourier Transform)를 수행하여 다시 공간 영역의 명확한 골밀도 이미지로 복원
골밀도 검사의 올바른 판독을 위해서는 영상의 해상도뿐만 아니라 환자의 자세, 관심 영역(ROI) 설정 등 인적 요소도 중요하게 작용합니다.
